Особенности отложения копоти и формирования повреждений на хлопчатобумажной ткани при выстреле травматическим пулевым зарядом 12-го калибра

Publication in electronic media: 10.11.2011 under http://journal.forens-lit.ru/node/469
Publication in print media: Актуальные вопросы судебной медицины и экспертной практики, Барнаул-Новосибирск 2011 Вып. 17

г.г. Барнаул, Томск

В экспертной практике все чаще приходится сталкиваться с необходимостью исследования повреждений, образующихся при применении травматического оружия. При этом, возникающая проблема ответа на важнейший вопрос о дистанции выстрела, с учетом отсутствия возможности установления такого фактора как металл копоти снаряда, является по прежнему актуальной.

Целью нашего исследования явилось установление особенностей формирования повреждений и отложения копоти на преграде при выстрелах из гладкоствольного самозарядного карабина «Сайга-12к», в зависимости от типа подложки и дистанции травматическими патронами 12-го калибра, марки «Record», снаряженными тремя резиновыми пулями в пластиковом контейнере.

Выстрелы производились по: закрепленной на рамке мишени из белой хлопчатобумажной ткани без какой-либо твердой подложки, по тем же мишеням, закрепленным на древесно-волокнистой плите (ДВП) толщиной 4,0 мм и древесно-стружечной плите (ДСП), толщиной 16,0 мм. Размеры мишеней составляли 30х21см (формат А4), они крепились к подложке скрепками строительного степлера, последние, в свою очередь – к рамке специальной стойки; мишени из ткани без подложки крепились к рамке стойки четырьмя специальными зажимами. Отстрелы проводились в крытом, спортивно-стрелковом манеже, при температуре +18° на дистанциях: в упор, 1см; 3см; 5см; 10см; 20см; 30см; 40см; 50 см; 1м, 2м, 3м, 5м, 10м (факультативно 15м). Всего проведено 55 экспериментальных отстрелов (по 2 с каждой дистанции и по каждому типу мишени; 1 – на дистанции 15 м), получено и исследовано 55 объектов.

Анализ экспериментального материала выявил следующую картину по характеру отложения копоти на преграде.

На ткани без подложки при выстреле в упор копоть откладывается в виде круга диаметром до 65,0 мм, в котором просматриваются разной интенсивности три кольца. С увеличением дистанции до 5 см общая форма закапчивания сохраняется, диаметр увеличивается до 72,0 мм, но уменьшается интенсивность отложения копоти; при этом начинает проявляться тенденция изменения формы внешних колец с их симметричными, четырехсторонними уплощениями, придающими внешнему кольцу условно вид квадрата с закругленными углами. На дистанции 20 см след копоти приобретает вид кольца с четырьмя симметричными, расширяющимися к периферии и менее интенсивными по отложению секторами. На расстоянии в 30 см на ткани на фоне общего слабо выраженного закапчивания в виде условного, не имеющего четкой внешней границы, круга диаметром 155,0 мм, вокруг повреждения определяется четкий отпечаток контура развернутого своими «лепестками» контейнера в виде наложений копоти в форме четырехлистника, имеющего прямоугольные, симметрично расположенные элементы. На расстояниях 40 и 50 см отложения в виде круга уже не определяется и копоть представлена только в виде отпечатка контура четырехлистника, с тенденцией увеличения длины отпечатков «лепестков» с 17,0 до 40,0 мм. На дистанциях 1-3 метра следы копоти проявляются в виде только отпечатка контура части контейнера.

При исследовании особенностей отложения копоти на ткани мишени закрепленной на ДВП выявляется следующая картина: при выстреле в упор копоть откладывается в виде имеющего достаточно четкие внешние границы круга диаметром 44,0 мм с двумя определяющимися и разной интенсивности окрашивания, кольцами.

На расстоянии 3 и 5 см от внешнего края колец по линиям углублений складчатости и по вершинам складчатости, образованной вследствие втяжения краев повреждения материала мишени в просвет образовавшихся отверстий подложки, отходят радиальные, пересекающие все кольца, более и менее интенсивно окрашенные «лучи» длиной 25,0 мм, придающие внешним границам колец вид «солнечных протуберанцев».

На расстоянии с 1 см до 10 см диаметр отложения копоти увеличивается, достигая при 10 см – 110,0 мм. На общем фоне круга копоти так же просматриваются кольца, количество которых с возрастанием дистанции достигает трех. При этом уже с 1см отмечается изменение формы внешнего кольца в виде симметричных четырехсторонних уплощений, которые с увеличением расстояния приобретают форму открытых кнаружи, симметричных дуг, обозначающих условный квадрат с длиной стороны на дистанции 10 см до 100,0 мм.

С расстояния 20 см отложение копоти, характеризуется наличием отпечатка контейнера – в виде дуг торцевых краев его «лепестков». Далее, на дистанции 30, 40 и 50см – в форме четырехлистника, имеющего прямоугольные, симметрично расположенные элементы, с тенденцией увеличения длины отпечатков «лепестков», с 19,0 до 40,0 мм. От торцевых краев отходят множественные в виде секторов отложения копоти с четко прослеживающимися вершинами, обращенными к границе контура, и, наоборот, с расширяющимся, слабой интенсивности основаниями, обращенными к периферии. Отложения копоти длиной от 8,0мм до 25,0мм (с тенденцией удлинения при увеличении дистанции) и числом от 2-3-х до 4-х со стороны каждого «лепестка». При этом если на дистанции 30 см внутри контура четырехлистника имеется окрашивание (закапчивание) ткани, то с дистанции 40 см и более материал внутри контура без наложений.

При выстрелах с 1 метра по одному из краев повреждения определяется только слабовыраженный контурный отпечаток основания двух «лепестков» контейнера, с 2 метров – только небольшой фрагмент края контейнера. На дистанциях 3 и более метров на материале отображается либо круглый (овальный), бледно-коричневый отпечаток пули, либо при больших дистанциях – поясок обтирания шириной до 2-3мм по одному из краев повреждения. При выстреле с 10 метров отсутствуют любые следы взаимодействия пули с преградой по краям повреждений.

Если подложка под тканью мишени была из ДСП, при выстрелах в упор отмечалось краевое кольцевидное отложение копоти диаметром 25,0 мм и одно нечеткое кольцо диаметром 125,0 мм. С расстояния в 1 см возникало два кольца, внешнее – диаметром 80,0 мм, и в 30 см – нечеткая полудуга. С расстояния 1см от внешнего края колец по линиям углублений складчатости и по вершинам складчатости отходят множественные радиальные, пересекающие кольца, более и менее интенсивно окрашенные «лучи» длиной до 40,0 мм. С увеличением дистанции лучи становятся единичными, но увеличивается их длина до 50,0-90,0 мм. Однако на дистанции 20 см «лучи» становятся короче, не выходят за внешний периметр зоны отложения копоти; с 30 см и более – отложение «лучей» копоти по линии складчатости не проявляется.

С расстояния 10 см отложение копоти характеризуется менее прокрашенным отпечатком развернутого контейнера различной четкости отображения; количество колец достигает пяти с диаметром внешнего до 130,0 мм. На дистанции в 20 см и 30 см выявляется отложение внешнего контура копоти либо в форме вытянутого ромба, либо в форме близкой к квадрату; при этом появляется и отпечаток четырехлистника контейнера, который при 20 см имеет длину «лепестков» до 5,0 мм, при 30 см – до 10,0 мм. Отмечается следующая особенность: стороны ромба или квадрата внешнего контура копоти, параллельны торцевым краям контуров «лепестков» отпечатка контейнера. При выстреле с расстояния 40 см выявляются секторальные участки отложения копоти от торцов «лепестков» длиной до 30,0 мм. На дистанции 50 см подобные «секторы» окрашивания еще сохраняются, но становятся короткими, нечеткими и располагаются преимущественно между «лепестками». На дистанции 1 метр по одному из краев повреждения определяется достаточно четко выраженный отпечаток контейнера с отображением границ края его «лепестка».

Выявлены следующие особенности повреждения материала «мишени» на разных дистанциях выстрела. Установлено, что практически во всех экспериментах, не зависимо от наличия и типа подложки, на дистанции до 10см образуется повреждение в виде дефекта материала «минус-ткани» (исключение – выстрел в упор по мишени без подложки, с формированием «П»-образного разрыва без дополнительно отходящих от него лучей). Дефекты имеют практически квадратную форму, со сторонами параллельными расположению соответственно продольных и поперечных нитей. Отмечено, что при выстрелах по мишеням с подложкой на дистанциях от 1-3см до 20см отмечается значительное остаточное затягивание краев повреждения ткани в просвет «дырчатого» дефекта (диаметром до 26,0мм) подложки с формированием пояска обтирания, в основном, на участке ткани, втянутом в просвет. После расправления ткани, изначально имевшая кольцеобразную форму зона обтирания приобретает вид расположенных по периметру неправильных, близких к треугольной форме секторов, обращенных вершинами к просвету повреждения.

Следует полагать, что такая нетипичная на этих дистанциях выстрела для пули классического огнестрельного оружия втягиваемость краев поврежденного материала в дефект подложки, можно объяснить, высоким коэффициентом трения между мишенью и резиновой пулей с её относительно небольшой скоростью полета. С втягиванием материала мишени и образованием складок связано и возникающая на дистанции 30-50 см мелкая фестончатость краев повреждения после расправления материала. Так же установлено, что при выстрелах по мишени без подложки, с расстояния 20 и 30 см начинает отображаться действие частей контейнера: при 20 см образуется отпечаток в форме нечеткого трилистника, с наличием разрыва в проекции не отобразившегося четвертого «лепестка»; при 30 см – вокруг четкого круга отпечатка пули формируются дугообразные, симметричные разрывы.

Выявлено, что повреждения ткани мишени в виде дефекта «минус-ткань» возникают при наличии подложки до дистанции в 1 метр, тогда как при отсутствии подложки – до 20-40 см. В остальных случаях, начиная с дистанции 50 см для мишени без подложки и с 2 метров для мишени с подложкой выявляются повреждения с углообразными, либо дугообразными разрывами и наличием в зоне дуги отпечатка пули, имеющего вид серо-коричневого круга либо овала с четкими краями. При выстрелах с дистанции 50 см и более, и при отсутствии по краям дефекта пояска обтирания, выявляется круглой либо овальный формы отпечаток пули от бледно-серого до темно-серо-коричневого цвета.

Необходимо отметить, что при наличии подложки из ДСП стороны квадратного дефекта могут и не совпадать с направлением плетения нитей; при этом дефект может приобретать даже форму восьмигранника. Кроме того, на предельно исследуемых дистанциях (10 и 15 метров), когда «дырчатый» дефект на подложке не возникает, а образуется блюдцеобразное углубление глубиной до 5,0 мм, иногда с выбиванием не отделившегося конуса подложки, ткань в месте контакта вытягивалась в виде сферы, с тонким пояском обтирания по краям, но при этом оставалась целой.

Общая характеристика формы и размеров повреждений ткани «мишени» и отложений копоти в зависимости от наличия и типа подложкт представлена в табл.1.

Данные приведенных выше экспериментальных исследований позволяют говорить о том что:

• существуют достаточно четкие морфологические особенности образования повреждений тканевой преграды эластическими огнестрельными снарядами травматического действия 12-го калибра, а так же зависимость степени их выраженности от твердости подложки;
• комплексная оценка, как самого повреждения, так и характера отложения копоти, дает возможность устанавливать: факт причинения повреждений из травматического оружия, характер снаряда и дистанцию выстрела.

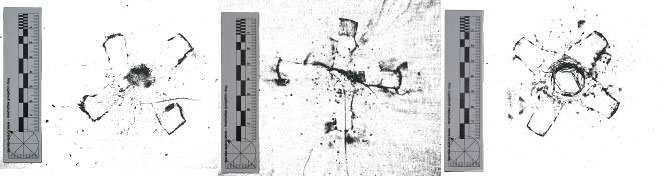

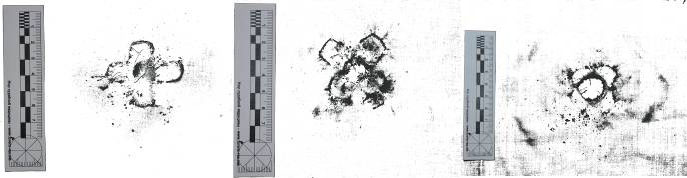

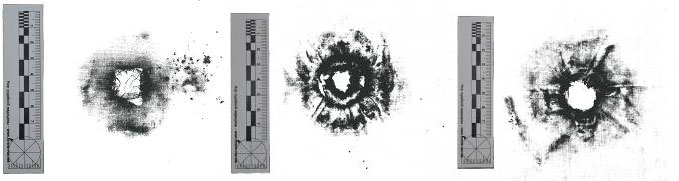

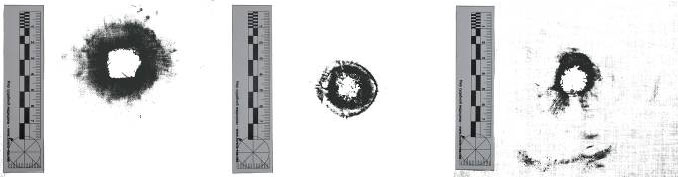

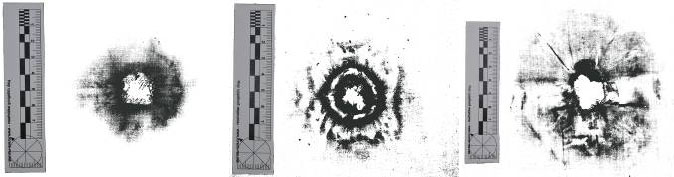

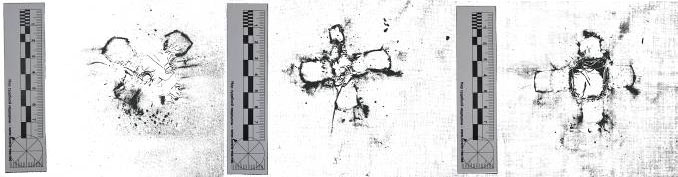

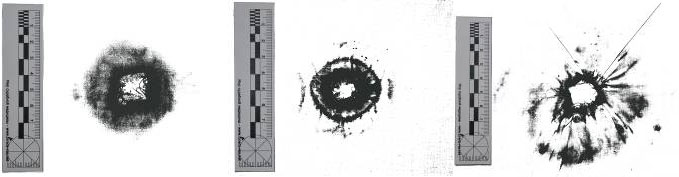

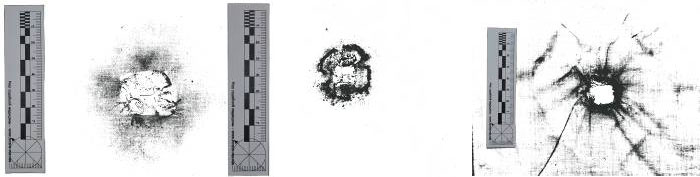

Таблица 1 Сравнительная характеристика формы и размеров повреждений ткани «мишени» и отложений копоти в зависимости от наличия и типа подложки

дистанция	без подложки	подложка из ДВП	подложка из ДСП
упор
1см
3см
5см
10см
20см
30см
40см
50см
1 метр
